Välj rätt fläkt från Stego
Stego erbjuder tre olika typer av filterfläktar för sidomontage: FF018, FPI018 och FPO018. Här får du enkla tips och råd för att hitta den modell som passar bäst för just din applikation. Guiden nedan baseras på vanliga frågor vi får om filterfläktar och de specifika egenskaperna hos våra produkter. Låt oss hjälpa dig att hitta rätt lösning!
Kunskap

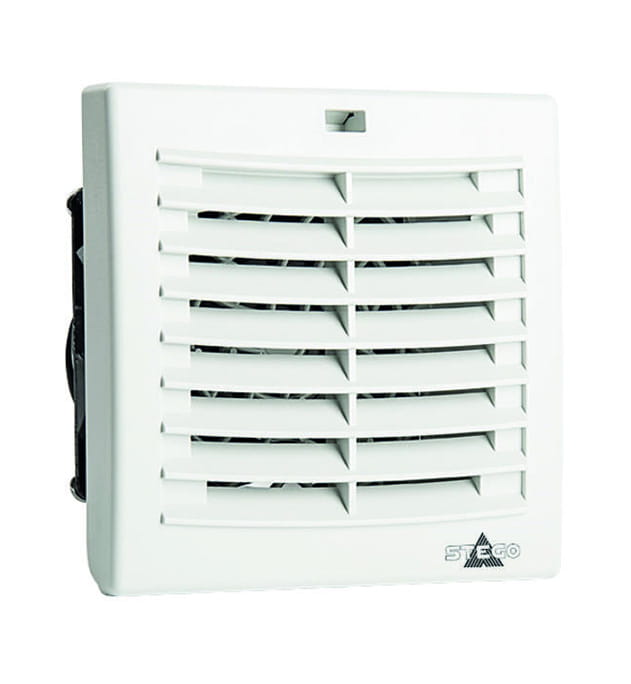

ALLMÄNT OM MODELL FPI018
FPI018 suger in luft i skåpet genom en filterfläkt. Luften passerar sedan ut genom luftklaffar (kallrasskydd) i en utblåsningskåpa. Luftklaffarna innebär att man får en betydligt högre luftvolym genom skåpet.
FÖRDELAR:
Kåpa för dammiga miljöer (skapas övertryck)
Högt luftflöde
Montage med snabbklämma
Snabb installation med fjäderklämma
För otäta (äldre) skåp
Luften sugs in i skåpet
Endast en filtermatta tack vare klaffar (kallrasskydd)
LÄMPLIGA APPLIKATIONER
FPI018 skapar ett övertryck i skåpet, vilket gör att den med fördel kan användas i skåp som inte är så täta. Övertrycket förhindrar att damm och smuts kommer in i skåpet. Eftersom luftklaffarna (kallrasskydden) ger en högre luftström och därmed högre kyleffekt, så passar FPI018 speciellt bra vid högre värmeutveckling i skåpet.
MONTAGE
FPI018 och FPO018 har ett patenterat montagesätt, vilket ger ett snabbt och säkert montage. Tack vare de fyra klämmorna i kombination med tätningslisten, så sitter fläkten väl på plats även i applikationer med mycket vibrationer. Montaget med klämmorna kan göras i paneler med tjocklek 1-4 mm. För tjockare paneler används skruvmontaget.
ANSLUTNING
FPI018 (och FPO018) har ett patenterat montagesätt, vilket ger ett snabbt och säkert montage. Tack vare de fyra klämmorna i kombination med tätningslisten, så sitter fläkten väl på plats även i applikationer med mycket vibrationer. Montaget med klämmorna kan göras i paneler med tjocklek 1-4 mm. För tjockare paneler används skruvmontaget.
LUFTSTRÖM FÖR KYLNING

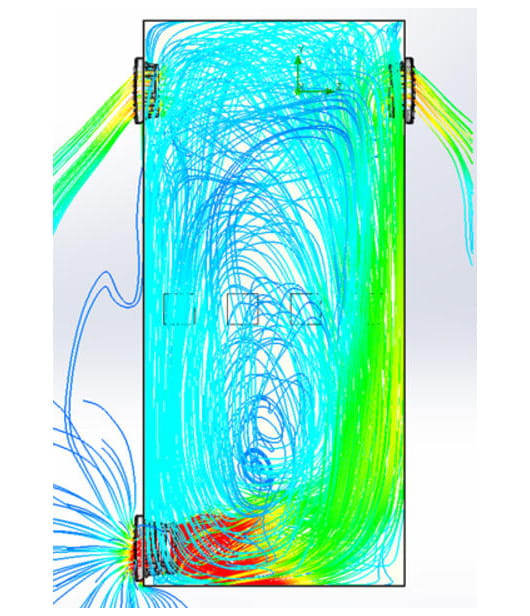

För bästa effekt med FPI018, så monteras filterfläkten (insuget) i den nedre delen av skåpet. Utblåsningskåpan monteras på samma sida, men på den övre delen av skåpet. Genom detta så får man cirkulation i skåpet. Kall luft sugs in i nedre delen och cirkulerar ut den varmare luften i skåpets övre del. För att ytterligare förbättra utflödet av luft och förbättra cirkulationen i skåpet, kan man om möjligt montera ytterligare en utblåsningskåpa på motstående övre del i skåpet.
ALLMÄNT OM MODELL FPO018
FPO018 evakuerar ut luft från skåpet genom en fläkt med luftklaffar (kallrasskydd). Luften tas in genom ett luftintagsfilter. Luftklaffarna i evakueringsfläkten innebär att man får en betydligt högre luftvolym genom skåpet.
FÖRDELAR:
För dammiga miljöer (hög utloppsluft - lägre inloppsluft)
Högt luftflöde
Montage med snabbklämma
Snabb installation med fjäderklämma
För normalt täta skåp
Luften evakueras ut snabbt
Endast en filtermatta tack vare klaffar (kallrasskydd)
LÄMPLIGA APPLIKATIONER
FPO018 evakuerar snabbt ut varm luft som samlas i den övre delen av skåpet. Då suget vid luftintaget blir lägre än om man suger in luft med en fläkt, så innebär detta att filtret vid insugskåpan kan bytas med längre serviceintervall. Eftersom luftklaffarna (kallrasskydden) ger en högre luftström och därmed högre kyleffekt, så passar FPO018 speciellt bra vid högre värmeutveckling i skåpet.
MONTAGE
FPO018 (och FPI018) har ett patenterat montagesätt, vilket ger ett snabbt och säkert montage. Tack vare de fyra klämmorna i kombination med tätningslisten, så sitter fläkten väl på plats även i applikationer med mycket vibrationer. Montaget med klämmorna kan göras i paneler med tjocklek 1-4 mm. För tjockare paneler används skruvmontaget.
ANSLUTNING
På modellerna 92x92mm samt 124x124mm görs anslutning med fjäderklämmor som ligger i kartongen tillsammans med filterfläkten. För de större filterfläktarna så sker anslutningen på en skruvplint, monterad på fläkten/chassiet.LUFTSTRÖM FÖR KYLNING

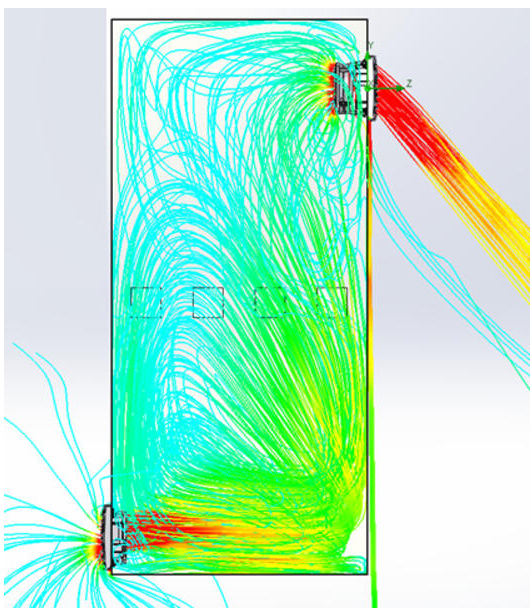

Evakueringsfläkten FPO018 monteras i den övre delen i skåpet. Intagskåpan monteras på motstående nedre sida. På detta sätt får man bästa ciskulation i skåpet. Den varma luften som samlas uppe i skåpet, evakueras ut genom evakueringsfläkten, och kall luft strömmar in i skåpet genom luftintagen i botten på skåpet.

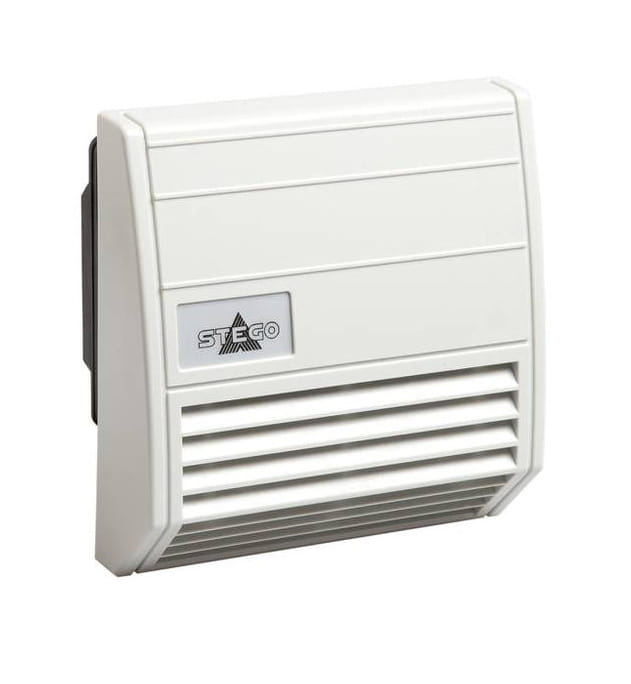

ALLMÄNT OM MODELL FF018
FF018 suger in luft till skåpet genom en filterfläkt. Luften passerar sedan ut genom ett utblåsningsfilter.
FÖRDELAR:
Kåpa för dammiga miljöer (skapas även övertryck)
Snabbt och säkert montage med 3M tejp (eller skruv)
Snabb installation med fjäderklämma
För otäta (äldre) skåp
Luften sugs in i skåpet
Anpassad för ev. fläktbyte
LÄMPLIGA APPLIKATIONER
Modellen passar speciellt bra i smutsiga och dammiga miljöer tack vare kåpans utformning. Kåpans design gör att smuts och damm "studsar" förbi insuget, vilket gör att serviceintervall för filterbyte förlängs markant. FF018 skapar ett övertryck i skåpet, vilket för att den med fördel kan användas i skåp som inte är så täta. Övertrycket förhindrar att damm och smuts kommer in i skåpet.
MONTAGE
FF018 har en mycket stark 3M tejp (typ VHB) som gör montaget väldigt enkelt. Vid montage i ett vanligt skåp av målad plåt, plast eller liknande, så görs montaget mycket smidigt. För extremt feta ytor, så som rostfritt eller liknande, då tejpen kanske inte fäster så bra, så finns möjlighet att komplettera med skruvmontage.
ANSLUTNING
På storlekarna upp till 200 m³/h (176x176 mm) så sker anslutning med fjäderklämma. Fjäderklämma ger en mycket snabb installation som också är mycket vibrationståligt. På de större modellerna finns en skruvplint monterad på fläkten/chassiet.
LUFTSRTÖM FÖR KYLNING

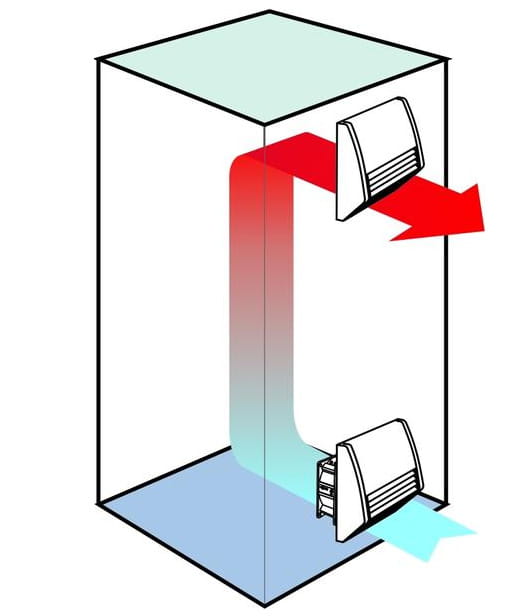

För bästa effekt med FF018, så monteras filterfläkten (insuget) i den nedre delen av skåpet. Utblåsningskåpan monteras på samma sida, men på den övre delen av skåpet. Genom detta så får man cirkulation i skåpet. Kall luft sugs in i nedre delen och cirkulerar ut den varmare luften i skåpets övre del.
