Lär dig mer om kamströmställare
När det gäller valet mellan kamströmställare och minikamströmställare (MK) är det viktigt att förstå vilken typ av last som ska manövreras. Kamströmställare är generellt designade för AC-spänning, men vid användning med DC-spänning krävs särskild hänsyn till de tekniska specifikationerna. Nedan finner du en beräkningstabell som kan hjälpa dig att göra rätt val.
Kunskap
Till- och frånslag utan last
AC20 enligt IEC 60 947-3
| Brytare | MK | PR12 | PR17 | PR21 | PR26 | PR40 | PR63 | PR125 | PR160 |
|---|---|---|---|---|---|---|---|---|---|
| Godkänd ström (A) | 10 | 20 | 25 | 32 | 40 | 63 | 80 | 200 | 250 |
Koppling av resistiv last innehåller viss överlast
AC21 enligt IEC 60 947-3
| Brytare | MK | PR12 | PR17 | PR21 | PR26 | PR40 | PR63 | PR125 | PR160 |
|---|---|---|---|---|---|---|---|---|---|
| Godkänd ström (A) | 10 | 16 | 20 | 25 | 32 | 50 | 80 | 160 | 200 |
Koppling av elektromagnetisk last
AC15 enligt IEC 60 947-5-1 vid 230 V AC
| Brytare | MK | PR12 | PR17 | PR21 | PR26 | PR40 | PR63 | PR125 | PR160 |
|---|---|---|---|---|---|---|---|---|---|
| Godkänd ström (A) | 2,5 | 6 | 8 | 10 | 12 | - | - | - | - |
Motorer samt andra höga induktiva laster
AC23 enligt IEC 60 947-3
| Brytare | MK | PR12 | PR17 | PR21 | PR26 | PR40 | PR63 | PR125 | PR160 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Godkänd ström (A) | 3x230 V | 1,8 | 4,0 | 5,5 | 7,5 | 11,0 | 15,0 | 18,5 | - | - |
| 3x400 V | 3,0 | 7,5 | 11,0 | 11,0 | 11,0 | 22,0 | 25,0 | - | - | |
| 3x500 V | - | 5,5 | 11,0 | 11,0 | 11,0 | 25,0 | 25,0 | - | - | |
| 3x690 V | - | 4,0 | 10,0 | 10,0 | 11,0 | 18,5 | 22,0 | - | - |
Kortslutna motorer, Till- och frånslag av startström, Reversering och motströmsbromsning
AC3 enligt IEC 60 947-3
| Brytare | PR12 | PR17 | PR21 | PR26 | PR40 | PR63 | PR125 | PR160 | |
|---|---|---|---|---|---|---|---|---|---|
| Godkänd ström (A) | 3x230 V | 3,0 | 4,0 | 4,0 | 5,5 | 11,0 | 15,0 | - | - |
| 3x400 V | 4,0 | 7,5 | 7,5 | 11,0 | 18,5 | 22,0 | - | - | |
| 3x500 V | 5,5 | 7,5 | 7,5 | 11,0 | 18,5 | 22,0 | - | - | |
| 3x690 V | 3,0 | 7,5 | 7,5 | 11,0 | 18,5 | 22,0 | - | - | |
| Godkänd effekt P (Hp) | 3x230 V | 4,0 | 5,5 | 5,5 | 7,5 | 15,0 | 20,0 | - | - |
| 3x400 V | 5,5 | 10,0 | 10,0 | 15,0 | 25,0 | 30,0 | - | - | |
| 3x500 V | 5,5 | 10,0 | 10,0 | 15,0 | 25,0 | 30,0 | - | - | |
| 3x690 V | 4,0 | 10,0 | 10,0 | 15,0 | 25,0 | 30,0 | - | - |
Isolationsmärkspänning (V)
AC23 enligt IEC 60 947-3
| Brytare | MK | PR12 | PR17 | PR21 | PR26 | PR40 | PR63 | PR125 | PR160 |
|---|---|---|---|---|---|---|---|---|---|
| UTE-VDE-CEI (V) | 500 | 660 | 690 | 690 | 660 | 660 | 660 | 660 | 660 |
| CSA (Canada) (V) | - | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| UL (USA) (V) | - | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| CEE 24 (V) | - | 400 | 400 | 400 | 400 | 400 | 400 | - | - |
Max. överström (A) under 1 sekund
| Brytare | MK | PR12 | PR17 | PR21 | PR26 | PR40 | PR63 | PR125 | PR160 |
|---|---|---|---|---|---|---|---|---|---|
| Ampere (A) | 300 | 300 | 400 | 420 | 800 | 1200 | 1500 | 2400 | 3000 |
Max. kabelarea (mm²)
| Brytare | MK | PR12 | PR17 | PR21 | PR26 | PR40 | PR63 | PR125 | PR160 |
|---|---|---|---|---|---|---|---|---|---|
| Enkelledare | 1,5 | 4,0 | 6(4)* | 6(4)* | 6 | 16 | 16 | Ø8 mm anslutning för kabelsko | Ø8 mm anslutning för kabelsko |
| Flertrådig ledare | 1,5 | 2,5 | 4 | 4 | 6 | 16 | 16 | Ø8 mm anslutning för kabelsko | Ø8 mm anslutning för kabelsko |
| * Vid användning av kabelhylsa |
Resistiva eller svagt induktiva laster
DC1 Ampere vid 24 V DC
| Brytare | MK | PR12 | PR17 | PR21 | PR26 | PR40 | PR63 | PR125 | PR160 |
|---|---|---|---|---|---|---|---|---|---|
| Ampere (A)* | 10 | 16 | 20 | 25 | 32 | 50 | 80 | - | - |
| * Gälller för slutning av en (1) kontakt. För högre spänningar se tabell enligt nedan. |

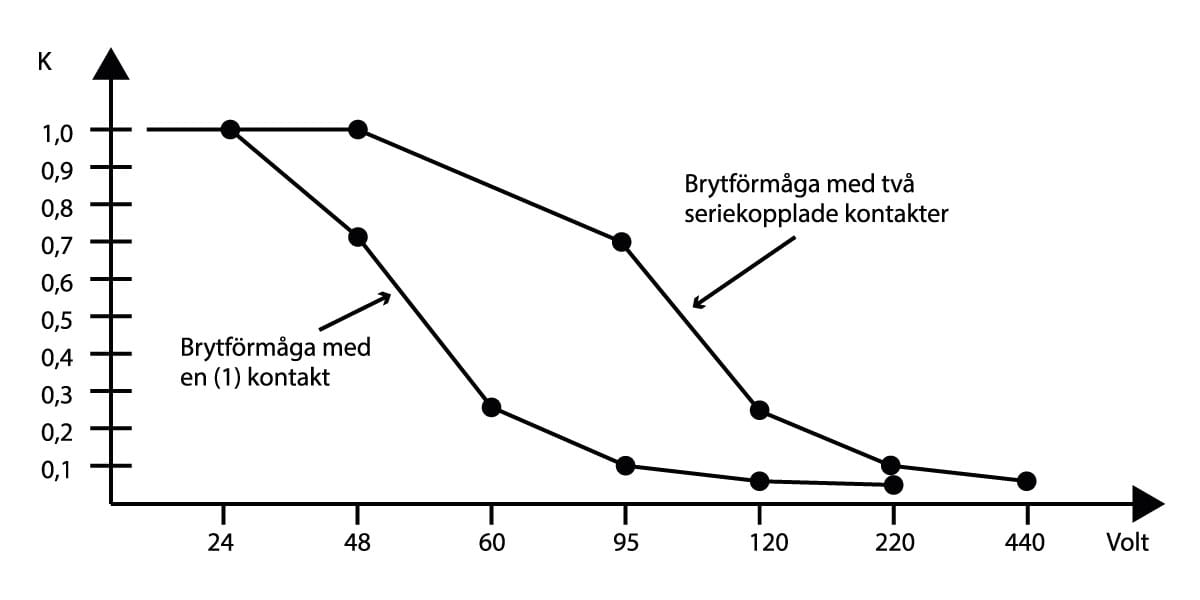

Vid DC-spänning används denna tabell för att beräkna brytförmågan (A).
Ex. För en PR12 vid 48 V DC med en (1) kontakt blir formeln 16 x 0,7 = 11,2 Amp.
Ex. För en PR12 vid 48 V DC med en (1) kontakt blir formeln 16 x 0,7 = 11,2 Amp.
